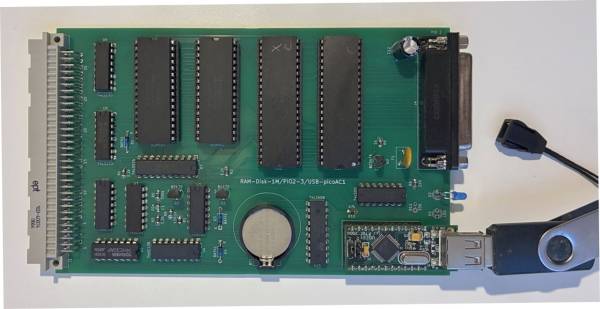

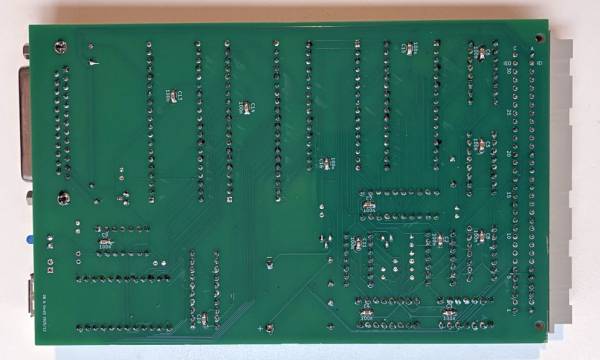

Die Platine wurden von G.Staffen und D.Badke entwickelt.

Sie umfasst 3 Einheiten, die beim AC1-2010 noch auf separaten Steckkarten waren.

RAM-Disk 1MB https://ac1-info.de/ac1_2010/ram_floppy.htm
PIO2 (zur freien Verwendung) https://ac1-info.de/ac1_2010/pio_2.htm
PIO3 mit VDIP-USB https://ac1-info.de/ac1_2010/pio_3.htm

I/O-Adressen

08 .. 0F	PIO 2
E0 .. E7	RAM-Floppy
FC .. FF	PIO3 VDIP

genutzte Speicherbereiche

-	-

1m_ramdisk_pio_gerber.zip Gerber-Daten
ram-flpy_1m_pio2_pio3-usb_2024.pdf Schaltplan

basiert auf mp 3/88 - präcitronic. Unterlagen s.a. mp388_-_praecitronic und vgl. AC1-2010 ram-floppy_256k

Die RAM-Disk wird über IN- und OUT-Befehle bedient und tangiert den Hauptspeicher nicht. Genutzt wird die RAM-Floppy vor allem im CP/M als Laufwerk A:. Im AC1-Modus kann die RAM-Disk mit den Floppy-Routinen von Johann Spannenkrebs verwendet werden. http://www.ac1-info.de/ac1_2010/fdc/Beschreibung_FDC_16.pdf

Ansteuerung:

Zum Adressieren von 1 MByte werden 20 Adressbits benötigt. Die niederwertigsten 8 Bit stellt ein vom Programm mittels OUT-Befehl ladbarer Adresszähler bereit. Die nächsthöheren 8 Bit müssen vom Programm in ein Oktallatch geladen werden. Die restlichen 4 Bit stecken in der Peripherieadresse, unter der das Bedienprogramm anschließend die RAM-Disk liest oder beschreibt. Nach jedem Zugriff inkrementiert die Zugriffslogik der RAM-Disk den o. g. Adresszähler. Damit sind INIR- und OTIR-Befehle für das Umladen der Daten bestens geeignet. Die RAM-Disk belegt insgesamt 8 E/A-Adressen nach folgendem Schema:

E0 = Lesen/Schreiben Bank 1 (je 64k)
E1 = Lesen/Schreiben Bank 2
E2 = Lesen/Schreiben Bank 3
E3 = Lesen/Schreiben Bank 4
E4 = frei
E5 = extended Adressbits (RAM-Floppy > 256 kByte)
E6 = mittlere 8 Adressbits laden
E7 = niedrigste 8 Adressbits in den Zähler laden.

Erweiterung E5 gegenüber präcitronic

Ralph Hänsel (https://www.robotrontechnik.de/html/forum/thwb/showtopic.php?threadid=7634): Meine Lösung, die auch im HRDOS12 & HRCPM12 eingebaut ist, nutzt einfach ein weiteres 8bit Latch, welches die weiteren Adressen liefert. Damit lassen sich theoretisch weitere zusätzliche 256 Bänke adressieren, d.h. 256 * 256k = 64MB! Das Latch selbst läuft auf der IO-Adresse E5H, also im bei der Präcitronik RAMFloppy belegten Bereich. Der Hardwareaufwand besteht nur aus dem Latch selbst. Auch eine mögliche Kaskadierung von mehreren Präcitronic RAM-Floppy's ist sehr einfach möglich.

 :-E5--: :-----  Vollständige 18 bit RAM-Adresse (RAF 256K)  ------:
 :19 18: :17 16   15 14 13 12 11 10  9  8:  7  6  5  4  3  2  1  0 :
 :     : :                               :                         :
 +--+--+ +--+--+ +--+--+--+--+--+--+--+--+ +--+--+--+--+--+--+--+--+
 | RAF | | Bank| |   mittlere Adr.Bits   | |  niedrigste Adr.Bits  |
 +--+--+ +--+--+ +--+--+--+--+--+--+--+--+ +--+--+--+--+--+--+--+--+

https://github.com/friedertonn/ACC-CPM/blob/main/RAMDISK.INC
