Modul-1

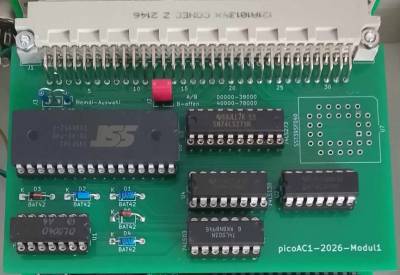

Für den PicoAC1-2026 gibt es ein kleines Modul mit einer ROM-Disk.

:!: Am originalen PicoAC1 funktioniert das Modul nicht. Es fehlen benötigte Signale auf dem Bus (vgl. Busbelegung unter Rückverdrahtung)!

Im SCCH-Monitor gibt es das Kommando „X“, das die Paket-X-Software startet.

Im Unterschied zum originalen SCCH-Modul-1 gibt es nur einen ROM, keine Extra ROMs für die Paket-X-Software und das GSBASIC. Das genutzte Speicherfenster ist auf 16k eingeschränkt.

I/O-Adressen

14h Konfigurationsbyte

genutzte Speicherbereiche

0C000-0FFFF Fensterbereich

2 Blöcke (A/B) mit je 8 Bänken a 16 kByte

512 K Flash EPROM SST39SF040 (4 Mbit)

Ein Jumper wählt zwischen dem ersten 256k-Block (A) und dem zweiten 256K-Block (B).

Speicher 2000-5FFF 16 kByte BASIC
Speicher E000-FFFF 8 kByte Paket-X
Speicher c000-FFFF 16 kByte ROMBANK-Page (2x 8 Pages)
Ports 14 Modul1-Port
Bus OUT Signal A2 RAM 2000-7FFF ausblenden
OUT Signal C2 RAM 8000-FFFF ausblenden
        Port 14:
	00	Modul1 inaktiv
	01	Programm X, 	E000-EFFF  (im ROM 0.6000..0.6FFF)
	02	BASIC,		2000-5FFF  (im ROM 0.0000..0.3FFF)
	08h	Bank0		C000-FFFF  (im ROM ab 2.0000)
        09h	Bank1		C000-FFFF  (im ROM ab 2.4000)
	28h	Bank2		C000-FFFF  (im ROM ab 2.8000)
        29h	Bank3		C000-FFFF  (im ROM ab 2.C000)
	88h	Bank4		C000-FFFF  (im ROM ab 3.0000)
        89h	Bank5		C000-FFFF  (im ROM ab 3.4000)
	A8h	Bank6		C000-FFFF  (im ROM ab 3.8000)
        A9h	Bank7		C000-FFFF  (im ROM ab 3.C000)

Der ROM-A wird im ersten 64K-Bereich durch BASIC und Programm X genutzt, die nächsten 64K sind frei, dann folgt eine 128K ROMBANK (8 Bänke a 16K). Dann nochmal das gleiche für ROM-B.

X startet ein Auswahlmenü.

Xn startet das Programm mit der Nummer n direkt.

X?name startet das erste Programm, dass mit „name“ beginnt.

XX zeigt Banknummer und relative Adresse im ROM an.

Basic-Programme starten automatisch mit dem GSBASIC.

Minibasic-Programme laden Minibasic nach und starten dieses. Das Programm muss noch mit RUN gestartet werden.

Das Quellpaket enthält den Code für verschiedene Varianten des Moduls-1, auch für dieses. Ich empfehle, zuerst die Dateien aus dem Verzeichnis „modul_dbadke\“ ins Hauptverzeichnis im paket1-Ordner zu kopieren, dabei die vorhandenen Dateien überschreiben. Da sind die Einstellungen für dieses Modul schon passend gesetzt. Dann sind im makefile die Pfade zum Arnold-Assembler und zu Perl anzupassen.

Für eine eigene Zusammenstellung braucht man AC1-Dateien im Z80-Format.

Weiter

  1. mach die ein beliebiges Unterverzeichnis im paket1-Ordner (ohne Leerzeichen etc.)
  2. pack Deine Z80-Programme dort hin.
  3. starte make z80files.inc
  4. Es wird eine Datei „z80files.inc“ erzeugt, die alle Z80-Dateien umfasst, auch die aus Deinem Unterverzeichnis. Aus der Endung .z80 wird automatisch .bin. Die .bin-Datei wird später bei make erzeugt, das musst Du nicht manuell machen!
  5. Kopiere die Zeilen aus „z80files.inc“ mit Deinen Programmen (am besten nach Deinem Ordnernamen suchen)
  6. Packe Deine Zeilen in die packedroms.asm anstelle der vorhandenen addfile-Zeilen (das ist momentan die Liste von ftonn)
  7. Pass die Reihenfolge an, die Programmnamen und den Hinweistext.
  8. Auf Wunsch kann man die Dateien noch packen lassen: Einfach aus „.bin“ → „.bin.zx7“ machen, das Packen etc. macht make!
  9. dann make depend und dann make.

Da der ROM in zwei Teile a 128k geteilt ist, muss man sinnvollerweise 2 getrennte Zusammenstellungen a 128K (je 8 Bänke) (A und B) basteln. Die beiden ROMs kann man dann nacheinander in den ST39SF040 brennen.
