C-80
Systembeschreibung

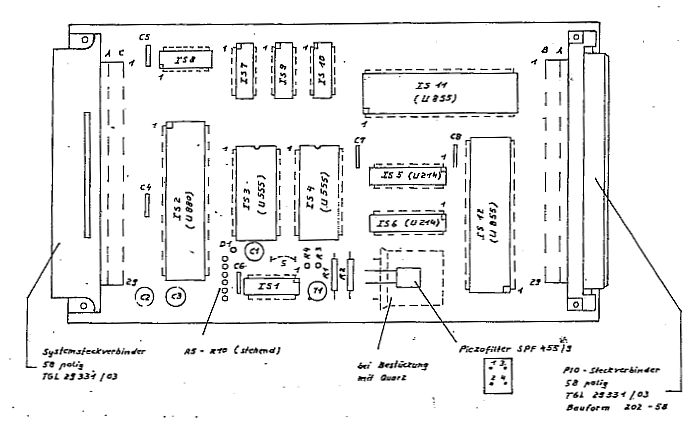

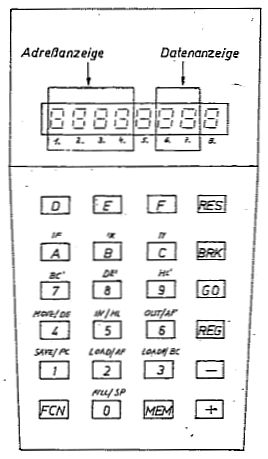

In [1.] stellte Dipl.-Ing. Joachim Czepa seinen Einplatinencomputer mit dem U880 vor, den C-80. Die Tastatur- und Anzeigeeinheit ist auf einer separaten Leiterplatte untergebracht.
technische Daten
| Merkmal | Beschreibung |
|---|---|
| CPU | U880 |
| ROM | 2K (2xU555) 0000-07FF (entspricht K1520-ZRE) |
| RAM | 1K (2xU214) 0C00-0FFF (entspricht K1520-ZRE) |
| Takt | 455 kHz (Piezo) bis 3 MHz |
| Anzeige | 8stellige 7-Segment-Anzeige |
| Tastatur | 24+2 Tasten (0..F, 6 Funktionstasten, 2 ungenutzt, Reset, NMI) |
| Peripherie | 2 PIO U855, 1 PIO frei, 1 PIO für Tastatur + Anzeige vorgesehen, Magentbandinterface |
Literatur
- Schaltungssammlung für den Amateur, 4. Lieferung 1986, Blatt 6-13 bis 6-18
Downloads
Bedienung
Als Besonderheit des Monitors ist anzumerken, daß die Unterprogramme nicht wie sonst üblich durch ein CALL der direkten Adresse angesprungen werden, sondern hier konsequent die Restart-Funktionen des U880 genutzt werden. Unterprogrammaufrufe belegen so nur 1 Byte.
Sonstiges
auch der C-80 wird vom Emulator JKCEMU emuliert http://www.jens-mueller.org/jkcemu/c80.html.
