GAL's
GAL16V8, GAL20V8 sind immer noch sinnvolle Bausteine für Zusatzmodule für 8-Bit-Rechner. Sie kommen häufig als Ersatz für Adress- und Port-Decoder zum Einsatz, es sind aber auch komplizierte Sachen wie Schieberegister, Flip-Flops etc. möglich (z.B. für das GIDE-Interface)
GAL-Assembler
- OPALjr 2.1 (16 Bit, man braucht unter Windows 10 den MSDOS-Emulator ms-dos_player_for_win32-x64)
- WinCupl 5.3 (Windows95-Programm, läuft auch unter Windows10 (mit einigen Handicaps))
- GALasm 2.1, Portable GAL Assembler Alessandro Zummo
JED → Source geht z.B. mit JED2EQN.EXE aus dem OPALjr-Paket.
GAL brennen
PALCE20V8H
TL866 kann nur Lattice.
Der Wellon-Brenner VP-280 macht leider Probleme beim ST-GAL ST 20AS25HB1. Obwohl der Brennvorgang als erfolgreich gemeldet wird, ist nichts programmiert.
Testboard

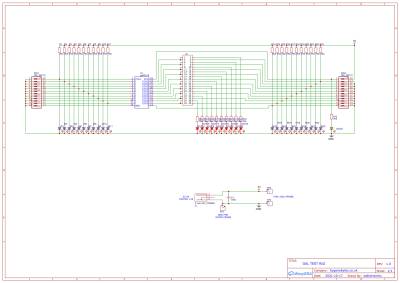

Ein einfaches Prüf- und Testboard für GALs 16V8 bis 22V10: https://bygonebytes.co.uk/GAL_Checker.html

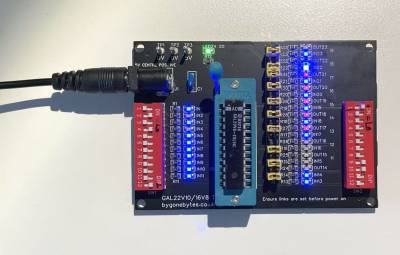

Das Board hat einen ZIF-Sockel, LEDs für alle Input & Output Pins und Schalter für jeden Eingang. Jumper werden verwendet, um die Richtung für Pins zu setzen, die als Eingaben oder Ausgänge vergeben werden können.
Eingänge: Schalter (on→Lo) + blaue LEDs ON für „1“ und OFF für „0“,
Ausgänge: rote LEDs zeigen ON für „1“ und OFF für „0“.
Wird ein I/O-Pin als Ausgang genutzt, ist der zugehörige Jumper auf OUT zu stecken. Es ist dann die rote LED aktiv.
Wird ein I/O-Pin als Eingang genutzt, ist der zugehörige Jumper auf IN zu stecken. Es ist dann die blaue LED und der Switch aktiv.
Schalter SW2/1 ist für VCC reserviert und anders beschaltet. Hier steht on für +5V!
